808nm/878nm/888nm 光纤耦合激光器

808nm/878nm/888nm 光纤耦合激光器

8xxnm系列-光纤输出半导体激光器(Fiber Coupled 8xxnm Diode Module)为光纤耦合输出半导体激光器,其紧凑的结构、小巧的体积、轻盈的重量、可选择性波长锁定以及高功率密度等特点使其具有显著优势。此外,该激光器还具有稳定的性能和长寿命,适用于多种应用领域,如固体激光器泵浦、照明补光、机器视觉和光电检测等。

主要特点

应用领域

· 高规封装工艺、高环境适应性

· 集成化光学设计、体积小

· 高导热轻量化材料、重量轻

· 满足客户定制需求

· 中红外激光器泵源

· 激光照明、干扰应用

· 直接半导体应用


技术指标

参数

单位

数值







光学

中心波长

nm

808

808

808

808

808

808

878.6

888

功率

W

25

30

50

75

110

150

175

175

谱宽

nm

5

5

5

5

5

5

1

1

NA 95%功率

NA

0.15

0.15

0.18

0.2

0.2

0.18

0.18

0.18

温漂系数

nm/℃

0.3

0.3

0.3

0.3

0.3

0.3

0.015

0.02

回光隔离

范围

nm

1030-1200



工作电流

A

10

15

10

10

15

10

11.5

13

工作电压

V

≤6

≤6

12

17

17

33

30

28

电光效率

%

≥45

≥45

≥45

≥45

≥45

≥45

51

50





光纤

光纤芯径

μm

200

400

200

200

200

135

200

200

光纤NA

NA

0.22

0.22

0.22

0.22

0.22

0.22

0.22

0.22

光纤长度

m

1.5

护套直径

mm

0.9

2

0.9

0.9

0.9

0.9

0.9

0.9

输出端类型

/

SMA905

SMA905

SMA905

SMA905

SMA905

SMA905

SMA905

SMA905



结构

外形尺寸    (不含管嘴,引脚)



mm

长:32

宽:29

高:10

长:32

宽:29

高:10

长:58

宽:37

高:14.72

长:58

宽:43.9

高:15.6

长:58

宽:43.9

高:15.6

长:75

宽:51.5

高:13.12

长:75

宽:51.5

高:13.12

长:75

宽:51.5

高:13.12

说明:

1. 以上光电数据为25℃控温典型值;

2. 功率、光纤规格、输出端类型及光纤长度等接受定制;

3. 各项指标随需求变更可能存在调整,请以咨询当期产品规格书为准;

4. 为确保使用过程产品性能及使用安全请按照产品规格书或产品说明书使用。

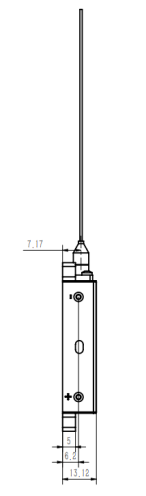

尺寸图
