深入了解 RS422 接口：激光测距模块中的稳定通信选择

在工业应用、远程测控和高精度传感系统中，RS422作为一种稳定、高效的串行通讯标准，被广泛应用于激光测距模块中。它兼具远距离传输能力与优异的抗干扰性能，是现代测距系统中不可忽视的通讯接口之一。

1. 什么是 RS422？

RS422（Recommended Standard 422） 是由美国电子工业协会（EIA）制定的串行通信标准，用于定义差分信号传输方式。与传统的 RS232 接口不同，RS422 使用差分信号来传输数据，即通过一对互为反相的信号线来发送数据，大大提高了抗干扰性与通信可靠性。

2. RS422 的技术特点

传输方式：差分信号（双绞线）

最大传输速率：10 Mbps（距离较短时）

最大传输距离：可达 1200 米（速率降低情况下）

最大节点数：1个驱动器对接10个接收器

信号线数：一般为4线（TX+/TX-，RX+/RX-）

抗干扰能力：高（适合复杂电磁环境）

工作方式：点对多点（单主多从）

3. RS422 的优势

① 远距离传输能力

RS422 可实现千米级别的信号传输（理论最大 1200 米），极适合在测距数据需跨场景、跨设备传输的系统中使用，例如铁路测量、边界监控、仓库物流等场景。

② 抗干扰性强

由于采用差分信号传输，RS422 可有效抑制共模噪声，适用于高电磁干扰环境，如工业厂区、户外作业现场等。

③ 更高的数据稳定性

即使在较长的布线或复杂电气环境下，RS422 的数据丢包率也远低于传统单端通信方式，确保激光测距模块输出数据的稳定性与实时性。

④ 支持一主多从连接

RS422 允许一个主机驱动多个接收器，这为构建多模块测距系统提供了经济且高效的解决方案。

4. 在激光测距模块中的应用

在激光测距模块中，RS422 常用于以下场景：

无人机/机器人平台：机身内部干扰较强，RS422 有助于稳定通信；

远距离边界监测系统：需要将测距结果稳定传输至上位机；

军用/工业级系统：对通信链路的可靠性有极高要求；

高温高湿等恶劣环境：差分信号更能保障数据不失真。

5. 接线方式与注意事项

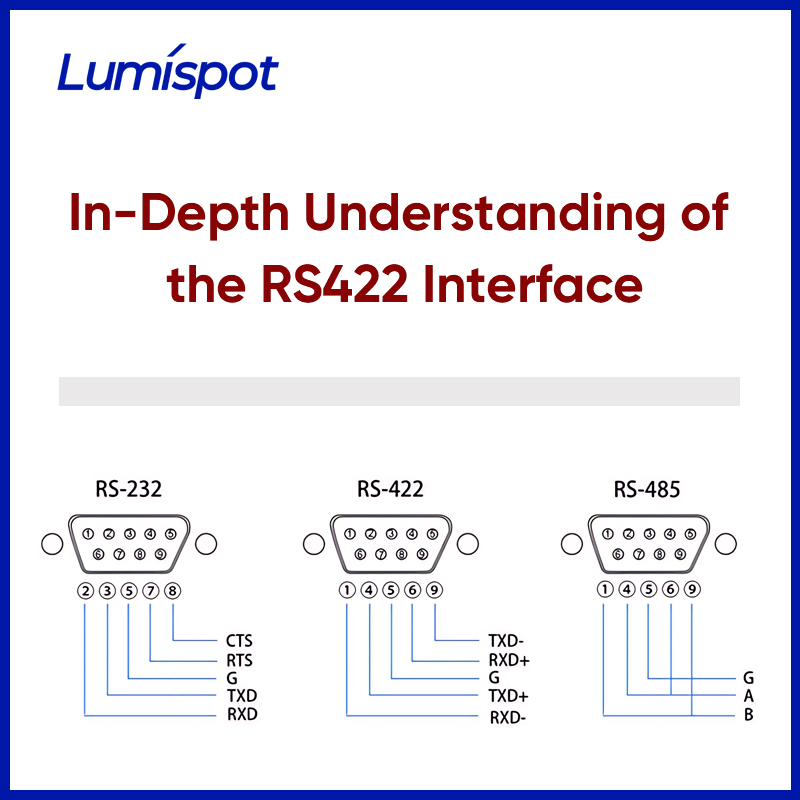

① 通常连接示意：

TX+ (发送正) → RX+（接收正）

TX– (发送负) → RX–（接收负）

RX+ / RX– 根据模块是否有回读功能而定是否接线

② 注意事项：

使用双绞屏蔽线布线，增强抗干扰能力；

保持线缆长度与终端匹配，以避免信号反射；

接收设备需支持 RS422 协议，或使用 RS422 转接器进行协议匹配。

RS422 接口以其卓越的传输性能和稳定性，在激光测距模块的应用中扮演着至关重要的角色。对于那些对通信距离、数据稳定性、抗干扰能力有高要求的用户，选择支持 RS422 接口的测距模块，无疑是一项值得信赖的投资。
