激光巴条结构揭秘：高功率激光器的“微型阵列引擎”

在高功率激光器领域，激光巴条（Laser Bars）是一种不可或缺的核心器件。它不仅是能量输出的基础单元，更因其结构设计的精密性和功能的高集成度，被誉为“激光系统的引擎”。那么，激光巴条究竟具备怎样的结构特征？它又是如何在毫米级别的尺寸中实现数十瓦、甚至上百瓦的激光输出的？本文将带您深入了解激光巴条的内部结构与工程奥秘。

一、什么是激光巴条？

激光巴条（Laser Bar）是由多个激光二极管芯片在单一基底上横向并列组成的一种高功率发光单元。其基本原理与单个半导体激光器相同，但通过多腔并排设计，实现更高的光功率输出与更紧凑的体积结构。在工业、医疗、科研与军事等众多高功率应用中，激光巴条既可以作为直接激光源使用，也可作为泵浦源，为光纤激光器或固体激光器提供能量输入。

二、激光巴条的结构组成

激光巴条的内部结构设计决定了其性能表现，主要包含以下几个核心部分：

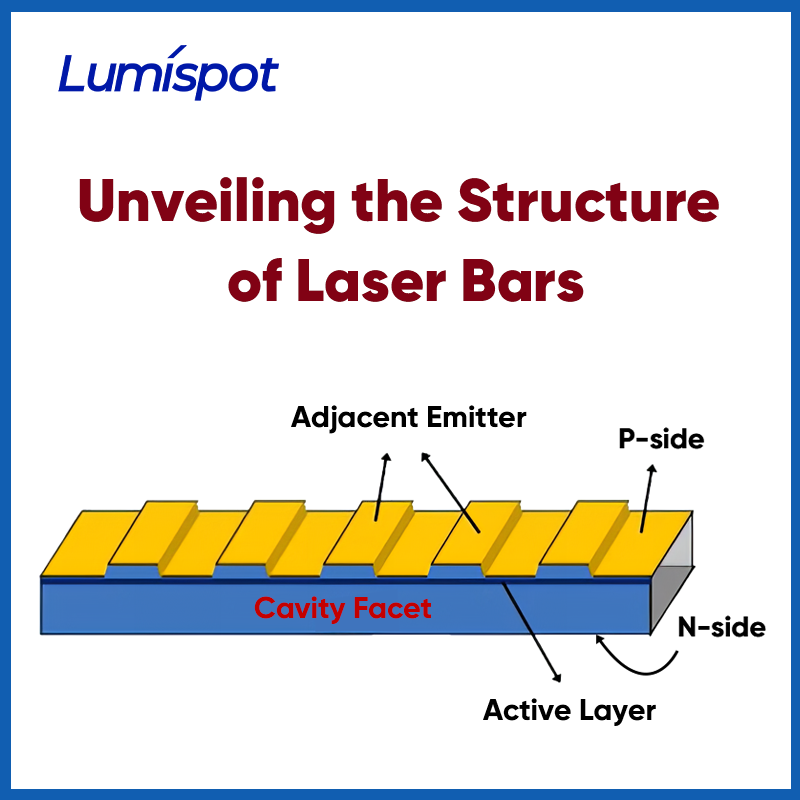

1. 发光腔阵列（Emitters Array）

激光巴条通常由10\~100个激光腔（emitters）横向排列组成，每个腔宽约为50\~150μm。每个激光腔都是一个独立的增益区，具备PN结、谐振腔和波导结构，能够产生并导出激光。所有腔体共享一个基底，但电气上通常为并联或分区驱动。

2. 半导体材料层结构

激光巴条核心由多层半导体材料组成，包括：

① P型和N型外延层（形成PN结）

② 有源区（Active Layer），如量子阱结构，用于产生受激辐射

③ 波导层，实现横向与纵向模控制

④ Bragg反射镜或HR/AR涂层，增强激光方向性

3. 基底与散热支撑结构

激光巴条的下方为一体式半导体基底（如GaAs），其上生长完整结构。为实现高效热导，激光巴条需通过焊接方式固定在铜、钨铜、CVD金刚石等导热底座上，配合热沉和冷却系统工作。

4. 出光面与准直系统

激光巴条出光面光束发散角大，通常需配备微透镜阵列（FAC/SAC）进行准直和整形。对于某些特定应用，还会增加二次光学系统，如柱透镜、棱镜等，以控制远场发散角和光束质量。

三、结构设计影响性能的关键点

激光巴条的结构对其稳定性、效率和寿命起到决定性作用。以下几个方面尤为关键：

① 热管理设计

激光巴条功率密度高，热量集中。封装工艺需确保低热阻：如AuSn焊接或全铟贴合，配合微通道冷却结构，保障热均匀传导。

② 光束整形设计

多个腔体出射光束存在相干性差、波前不一致的问题。精准设计FAC透镜和对准角度，是提升远场光束质量的核心技术。

③ 应力控制与可靠性

材料热膨胀系数不匹配会导致器件翘曲或微裂。封装结构需优化应力分布，防止热循环造成微损伤。

四、未来发展趋势

随着激光技术向更高功率、更小体积、更高可靠性方向发展，激光巴条结构正不断优化：

① 波长拓展：向1.5 μm甚至中红外波段发展。

② 结构微型化：适用于便携设备与高集成度光源模块。

③ 智能封装：引入温控传感、状态反馈功能。

④ 高功率密度堆叠：通过多层堆叠实现>kW级阵列模块。

激光巴条作为高功率激光系统的“心脏”，其结构设计直接决定了整个系统的光、电、热性能。在毫米级空间中集成数十个激光腔体，不仅考验材料工艺与制造精度，更展现了现代光电子技术的高度集成化水平。未来，随着对高效、可靠激光源的需求持续增长，激光巴条的结构创新也将持续推动整个激光行业向更高阶发展。

如您对激光巴条封装方案、热管理设计或应用选型有更多技术需求，欢迎联系我们，我们将为您提供专业支持与定制解决方案。
