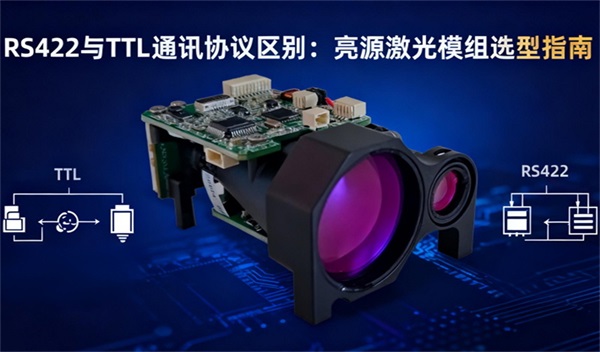

RS422与TTL 通讯协议区别：亮源激光模组选型指南

在激光测距模组的设备集成中，RS422与 TTL是应用最广泛的两大通讯协议。两者在传输性能、适用场景上差异显著，选对协议直接影响模组的数据传输稳定性与集成效率。亮源激光旗下全系列测距模组均支持双协议适配，以下为你详解两者核心区别与选型逻辑。

一、核心定义：两种协议的本质差异

l TTL协议：属于单端通讯协议，以高电平（5V/3.3V）代表“1”、低电平（0V）代表“0”，直接通过单根信号线传输数据。亮源激光微型905nm模组可搭载TTL协议，适配近距离设备直连。

l RS422协议：采用差分通讯设计，通过两根信号线（A/B 线）传输相反信号，利用信号差值抵消干扰。亮源1535nm 长距模组标配RS422协议，专为远距离工业场景打造。

二、关键性能对比：4 大核心维度

l 传输距离：TTL 协议传输距离通常≤10 米，适合模组与单片机、PLC 的近距离集成；RS422 协议传输距离可达 1200 米，满足边境安防、工业巡检等远距离数据传输需求。

l 抗干扰性：TTL 协议易受电磁、线缆损耗影响，适用于无干扰的室内环境；RS422 差分传输设计抗干扰能力强，可抵御工业场景的电磁干扰、户外复杂环境的信号衰减。

l 接线方式：TTL 采用 3 线制（VCC、GND、信号线），接线简单，适合小型设备集成；RS422 需 4 线制（A+、A-、B+、B-），接线规范，适合工业级稳定部署。

l 负载能力：TTL 协议仅支持 1 个主设备与 1 个从设备通讯；RS422 可支持 1 个主设备与 10 个从设备联网，适配多模组协同布防场景。

三、亮源激光模组的协议适配优势

亮源激光全系列测距模组均支持 RS422/TTL 双协议可选：

工业级场景（边境防控、电力巡检）：推荐RS422协议模组，搭配屏蔽线缆，1km内数据传输误码率≤0.01%。

消费级/近距离场景（无人机、手持测距仪）：选用TTL协议模组，功耗更低，集成更便捷。

定制化支持：可根据客户设备接口需求，提供协议转换适配服务，无需额外加装转换模块，降低集成成本。

四、选型建议：按需匹配更高效

选型核心看两大需求：一是传输距离（≤10米选 TTL，＞10米选RS422）；二是使用环境（室内无干扰选TTL，工业户外选RS422）。亮源激光技术团队可提供免费协议适配咨询，助力快速完成模组与设备的无缝对接。
