1kHz全局均匀度＞90%的Nd_YAG侧泵模块

引言

在可控核聚变等离子体诊断、阿秒超快光学、航天空间光电探测、高能强激光物理及高端精密科研领域，1064nm 近红外 Nd:YAG 脉冲激光凭借成熟的配套光路、优异的电光转换效率，搭配高重频脉冲输出特性，成为高频连续探测、超快动态过程捕获、长时稳态光路运行等严苛实验场景下的核心基准光源。光束的空间能量分布特性直接决定系统探测信噪比、实验数据可复现性与光学耦合精度，其中平顶均匀度作为量化光斑能量均匀分布程度的核心技术指标，是制约高频工况下高端固态激光器性能上限的关键要素。

一、产品概述

亮源激光自主研制的Nd:YAG 半导体侧泵激光增益模块，针对高频科研场景光束均匀性差、长期运行光束劣化等行业痛点完成结构与光路专项优化。产品采用环绕式侧泵布局，从晶体增益端优化泵浦能量分布，配合自研高精度全闭环水冷系统，高效疏导 1kHz 高频工况下的累积热量，抑制热透镜畸变、热退偏等负面效应。

经整机测试，该模块全局光斑平顶均匀度稳定大于 90%，可有效改善光斑能量失衡、脉冲能量波动等问题，保障光束质量长期稳定可靠，为尖端光学科研提供高可靠、高可复现的国产化激光增益方案，补齐高均匀度高重频激光器件技术短板，助力高端光电核心器件自主化发展。

二、平顶均匀度核心意义

1. 标准的定义

标准编号：ISO-13694-3.2.11

英文名称：plateau uniformity

中文名称：平顶均匀度

符号：U_p(z)

标准定义：Quantitative measure for the homogeneity of nearly flat-top profiles

中文释义：近似平顶光束轮廓均匀性的量化指标

(1) 平顶均匀度公式

(2) 公式参数释义

Where ΔE_FWHM[ΔH_FWHM] is the full−width at half−maximum(FWHM)of the peak near E_max[H_max]of the power (energy) density histogram N(E_i)[N(H_i)], i.e. the number of (x,y) locations at which a given power (energy) density E_i[H_i] is recorded.

式中：ΔE_FWHM[ΔH_FWHM]为功率（能量）密度直方图N(E_i)[N(H_i)]在峰值E_max[H_max]附近的半高全宽(FWHM)；即记录到给定功率（能量）密度E_i[H_i]的坐标位置数量。

Note 1 to entry: 0<U_p(z)<1; U_p(z)→0 as distributions become more flat-topped.

本条目注 1：0<U_p(z)<1；当光束能量分布越趋近于理想平顶分布时，U_p(z)数值越趋近于 0。

(3) 国内行业通用评价换算公式

ISO标准原始数值Up(z)直观性一般，国内激光检测、光斑分析行业统一采用均匀度合格率做直观评价，适配工程验收、设备出厂检测、工艺标定场景：

换算公式：均匀度合格率 = (1−U_p(z))×100%

指标判定逻辑

- 均匀度合格率百分比数值越高，光束平顶均匀性越好；

- 合格率越高，代表光斑内部有效均匀辐照区域占比越高，无效波动区域越少；

- 举例：U_p(z)=0.05，对应均匀度合格率=95%，属于优质平顶光斑；U_p(z)=0.2，对应合格率80%，光束平顶平整度较差。

2. 基础物理意义

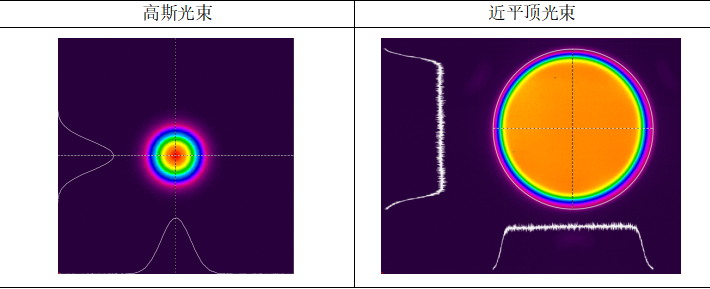

激光光斑分为高斯光斑与平顶光斑两大类：高斯光斑中心能量极高、边缘能量快速衰减，无法实现大面积均匀辐照；而平顶光斑核心需求是光斑中心大面积区域能量/功率高度一致，仅边缘平缓跌落。

常规RMS均匀度主要统计全光斑整体光强波动，会被光斑边缘低能量区域干扰，无法精准评判平顶光束核心平坦区域的平整度；而平顶均匀度U_p(z)是专门针对平顶光束定制的评价指标，剔除边缘拖尾干扰，只聚焦光斑平顶核心区的能量波动，精准描述光束顶部平台的平整程度。

三、产品参数及测试数据

1. 产品参数

2. 测试数据

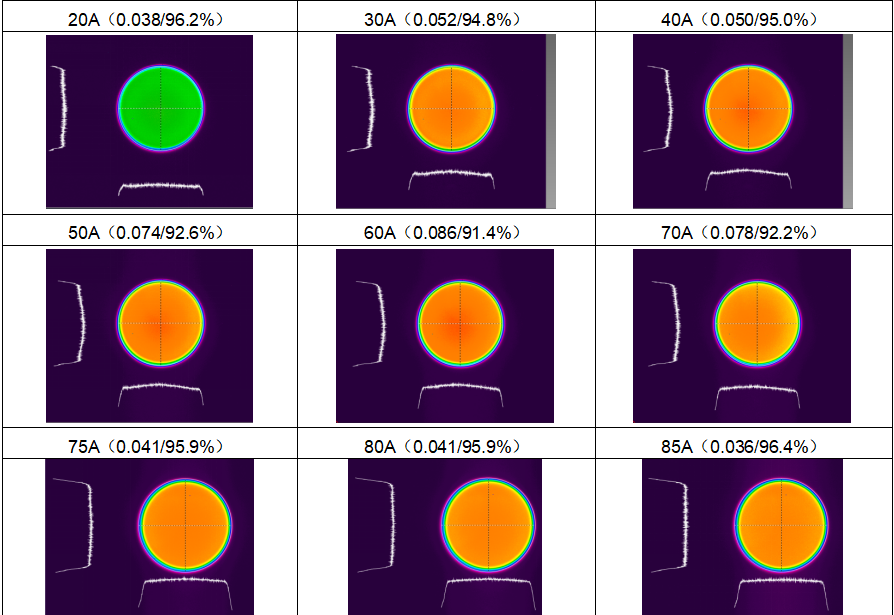

测试条件：20~85A/200μs/1000Hz/20℃

根据ISO-13694-3.2.11判定标准，全局泵浦均匀性满足＜0.1；

根据国内均匀度判定标准，全局泵浦均匀性满足＞90%。

四、核心产品优势

1. 1kHz高频极致匀光，全局均匀度稳定超90%

采用环绕对称侧泵光路排布设计，泵浦光可实现晶体轴向与径向均匀耦合，从光路源头规避高斯光束中心能量集中、边缘能量衰减过快的固有缺陷；1kHz高频重频出光全过程中，光斑能量密度分布无限趋近理想平顶光束，空间全域能量波动极小，脉冲与脉冲之间能量偏差可忽略不计。能够完美匹配前沿物理实验、聚变等离子体探测、空间光学标定对光斑空间均匀性、脉冲时序一致性、实验数据可复现性的严苛指标要求，彻底杜绝光斑能量偏差引发的实验数据漂移、探测信号失真、光路耦合效率下降等问题。

2. 高精度全闭环水冷温控，长效高频运行零热漂移

搭载定制化全闭环水冷散热系统，针对Nd:YAG激光晶体、泵浦巴条阵列、光学谐振腔核心发热器件实现分区独立温控。面对1kHz长时高频出光、高平均功率稳态输出工况，可高效抵消晶体光致热效应，全面抑制热透镜效应、热致光束畸变、增益热退偏等负面效应；保障高频工况下光束参数恒定不变，满足高端精密光学实验严苛要求。

3. 一体化封装，极端科研环境适配性出众

整机采用一体化封装工艺，具备优异的抗机械振动、抗电磁干扰、抗空间高能辐照、宽温域环境耐受能力，可适配超净光学实验室、真空光路腔体、空间模拟舱、低温极端实验舱等各类复杂科研工况；内置多级光学回光防护结构，可有效抵御光路逆向反射光对晶体与泵浦光源的损伤，延长光学核心元器件使用寿命，保障整套激光系统长期稳定运行。

4. 全参数可溯源检测，契合国家级科研项目验收标准

每一台侧泵模块出厂前，均通过高精度光束分析仪完成光斑全域扫描采样，严格遵循ISO13694标准完成平顶均匀度U_p(z)算法计算，同步出具光束均匀度检测报告、光束轮廓原始标定曲线；所有光学参数均可溯源、实验数据可完整复现，完全符合国家级重大科研项目、重点实验室光路配套、空间光学设备准入验收规范，无需客户额外开展第三方光束检测校准。

五、尖端核心应用领域

1. 可控核聚变装置｜托卡马克等离子体诊断系统

适用于各大托卡马克等离子体装置的激光诊断光路，作为汤姆逊散射诊断、瑞利散射诊断、激光干涉诊断系统的核心激发光源。依托1kHz高重复频率与＞90%超高光束均匀度，可实现聚变装置内部等离子体电子温度、电子密度、离子流速、边界扰动参数的毫秒级高精度连续实时探测；均匀无畸变的平顶光斑能够有效抑制诊断光路散射噪声，提升微弱探测信号的信噪比，保障长时间稳态等离子体运行过程中探测数据的连续性与精准度，为磁约束核聚变机理研究、长脉冲等离子体稳态控制提供可靠的激光光源支撑。

2. 阿秒光学与强场超快物理前沿实验

广泛应用于阿秒脉冲产生与表征、高次谐波光谱生成、强场激光与原子/分子相互作用、超快电子动力学探测、瞬态物质结构演化观测等前沿超快光学实验。超高空间均匀度的平顶光斑可保证激光与气体靶、固体靶作用区域内增益完全一致，消除光斑空间能量扰动带来的谐波光谱畸变与脉冲时序抖动；同时稳定的1kHz高重频输出能够提升阿秒光源的平均光子通量，实现高频超快过程的连续采集与观测，助力强场物理、阿秒计量科学、超快光谱学领域的突破性研究。

3. 航天空间光学载荷与星上激光光路系统

适用于地面航天光学载荷标定、空间真空环境激光模拟测试、星载激光探测光源、空间目标辐照模拟、在轨光学器件性能检测等空间光学工程场景。产品气密抗辐照封装可完美适配太空真空、高能空间辐射、轨道高低温交变等极端空间环境，长期运行无光斑漂移与性能衰减；高频高均匀度激光输出可完成星载光学镜头、光谱探测模块、空间相干光路的地面前置标定与在轨模拟试验，支撑深空探测、空间激光通信、空间目标感知等航天光学项目的研发与迭代测试。

4. 高能强激光放大系统与激光等离子体物理实验

可作为高能脉冲激光再生放大、多通放大链路的前置增益种子源，同时适配激光等离子体相互作用、激光冲击强化、X射线泵浦探测、激光尾场电子加速等高能激光实验。高均匀度平顶种子光能够有效提升后续激光放大链路的光束质量一致性，避免光斑空间不均匀导致的放大自发辐射噪声放大问题；水冷长效温控方案可满足高能激光系统长时间连续放大运行需求，保障整套强激光装置光束质量长期稳定。

5. 国家级重点实验室前沿光学平台

精准匹配各尖端研究所、国内双一流高校光学重点实验室、国家重大科技基础设施光学实验平台的光路配套需求，覆盖精密光学计量、激光光谱分析、非线性光学研究、极端环境激光效应测试、相干光束合成等多元化高端科研场景。产品完整可溯源的光束检测报告、标准化光学接口与稳定可复现的光学参数，能够直接满足国家重大科研仪器研制项目、重点研发计划项目的准入与验收要求，同时支持光路模块化集成，降低科研系统搭建与调试难度。

六、产品服务与定制支持

1. 完整溯源检测资料：每台模块均附带ISO标准光束均匀度检测报告、出厂合格证、光束标定原始曲线，资料齐全可直接用于科研项目结题、设备验收与项目审计；

2. 专属科研技术支持：提供7×24小时专项光学技术对接服务，一对一协助客户完成光路集成、水冷系统匹配、谐振腔调试、光束参数优化等全流程技术交流；
