半导体激光器的心脏：PN结解析

在光电子技术迅猛发展的今天，半导体激光器（Semiconductor Laser）已广泛应用于通信、医疗、激光测距、工业加工、消费电子等领域。而在这项技术的核心结构中，PN结无疑扮演着至关重要的角色。它不仅是激光器发光的源泉，更是整个器件工作的基础。本文将深入浅出地解析PN结在半导体激光器中的结构、原理和关键作用。

1. 什么是PN结？

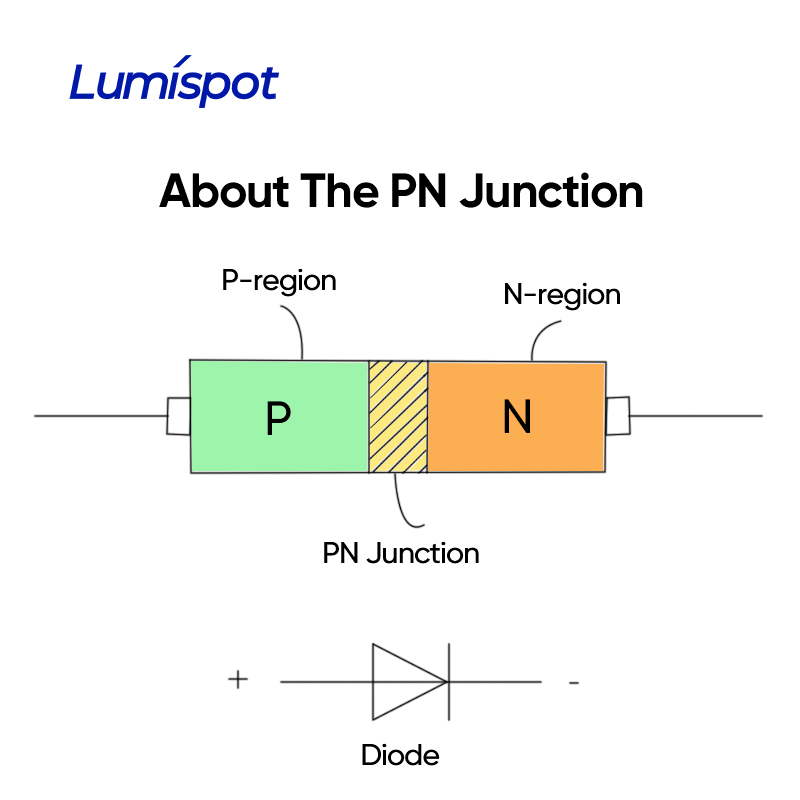

PN结是由P型半导体和N型半导体构成的交界面。

P型半导体掺杂了受主杂质，如硼（B），其主要载流子为空穴；

N型半导体掺杂了施主杂质，如磷（P），其主要载流子为电子。

当P型与N型材料相接触时，电子从N区扩散到P区，空穴从P区扩散到N区，形成一个耗尽区（depletion region）。在这个区域，电子和空穴复合，留下带电离子，产生内建电场，从而形成一个电势势垒。

2. PN结在激光器中的作用

① 载流子注入

在激光器工作时，PN结被正向偏置：P区接正电压，N区接负电压。此时内建电场被抵消，电子和空穴分别从N区和P区被注入到交界处的有源区（Active Region）。这一区域成为电子与空穴复合的主战场。

② 发光机制：受激辐射的起点

注入的电子和空穴在有源区复合，会释放出光子。起初，这些光子来自自发辐射，但当光子密度足够大时，这些光子可以激发更多的电子-空穴对复合并释放出相同相位、方向和能量的光子，即受激辐射（stimulated emission）。
这就是激光（Laser = Light Amplification by Stimulated Emission of Radiation）的基本原理。

③ 增益与谐振腔形成激光

为了放大受激辐射，激光器结构中通常会在PN结区域两端形成谐振腔，如在边发射激光器中使用布拉格反射镜（DBR）或镜面反射，实现光反馈。这种结构促使特定频率的光在有源区来回反射并放大，最终形成具有高相干性和方向性的激光输出。

3. PN结类型与设计优化

在不同类型的半导体激光器中，PN结构可能有所不同：

单异质结构（SH, Single Heterojunction）
P区、N区和有源区采用相同材料，光子和载流子复合区域较分散。

双异质结构（DH, Double Heterojunction）
在P区和N区之间夹一层能带较窄的有源层，有效束缚载流子和光子，提高效率。

量子阱结构（Quantum Well）
利用超薄有源层实现量子限制效应，提高激光阈值特性和调制速率。

这些设计都是围绕如何让PN结发挥更高效的注入、复合与放光能力展开的。

4. 总结

PN结是半导体激光器中的“心脏”，其正向偏置带来的载流子注入，是激光产生的起点。从结构设计、材料选择到光子调控，整个激光器的性能都围绕着PN结展开优化。

在光电技术不断演进的今天，对PN结物理机制的深入理解不仅推动了激光器性能的提升，也为下一代高功率、高速、低成本的激光器打下坚实基础。
